　　干式螺桿真空泵由于其優越的性能，在歐美和日本目前已經成為微電子、半導體、制藥、精密加工等行業首選真空獲得設備。而螺桿泵的技術關鍵問題，便是轉子端面型線。日本在螺桿壓縮機基礎上，很早就研發出了真空泵的多頭轉子型線，并投入市場。德國幾家真空設備公司也逐步的開發出了等螺距、變螺距轉子型線，并在轉子和機體冷卻方面做了很多研究。

　　第一、轉子端面型線

　　螺桿真空泵主要部件是一對旋向相反的螺距螺桿，電機的傳動軸連接主動轉子，通過一對高精度的同步齒輪帶動從動螺桿，兩螺桿間留有間隙，通過兩轉子的嚙合達到抽氣的目的如圖 1。

　　第二、核心技術螺桿齒形

　　不同的齒形直接決定著泵的極限真空、抽氣速率、容積效率、振動和噪聲等技術性能指標的差異。目前螺桿真空泵的端面型線主要分為兩種，單頭轉子型線和多頭轉子型線。如圖 2、3 所示。

　　源于螺桿壓縮機的多頭轉子型線起步較早，有的廠家直接用螺桿壓縮機的轉子型線用在真空泵上使用。日立公司很早就把 4－6 頭螺桿轉子型線用在真空泵上，韓國 LG 公司的真空泵目前也使用多頭轉子型線，由于兩嚙合轉子接觸線的頂點不能達到陰、陽轉子氣缸孔的交線，在接觸線頂點和機殼的轉子氣缸孔之間，會形成一個空間曲邊三角形，也就是泄漏三角形，氣體將從壓力較高的齒間容積，泄漏至壓力較低的鄰近齒間容積，由于這個泄漏三角形的存在，導致多頭螺桿真空泵的極限真空度較低，加上這類轉子加工難度大，需要專用機床，造價昂貴，因而逐步退出螺桿真空泵市場。

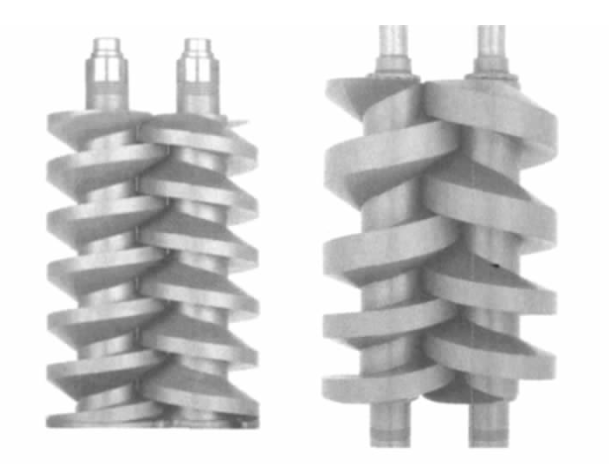

　　 第三、變螺距設計

　　除了使用一對非等距螺桿以外，變螺距螺桿式設計和等螺距螺桿式設計的基本原理非常相似。螺桿間容積的不斷減小使得其內部產生壓縮。這種設計由于產生內部壓縮而使得其耗電量降低到同多級泵相當?shù)乃?。但在很多工藝中，這種內部壓縮同多級泵一樣，極易造成氣體在泵體內的物理化學變化而產生固化或液化。而等螺距螺桿式設計中，氣體通路最短也最簡單。這樣，氣體在泵體內停留的時間也最短。然這種設計由于減少了內部的壓縮比而使得其耗電量相對較高，但在很多復雜的半導體工藝中表現出極高的穩定性。

　　第四、輔助效能

　　螺桿真空泵結構主要由螺桿轉子、殼體、冷卻循環和密封件構成。傳動軸連接主動轉子，通過同步齒輪帶動從動轉子旋轉，在殼體上開有冷卻水通道，用來冷卻轉子和排氣口溫度，同步齒輪及軸承用油潤滑，軸承和殼體內部通過密封件來密封以達到無油的效果。

　　所以我將通過如下幾個方面介紹干泵特點：

　　一、在傳動方式上，目前通用的是直連電機，用聯軸器與轉子連接，極少數用皮帶或者傳動鏈傳動。

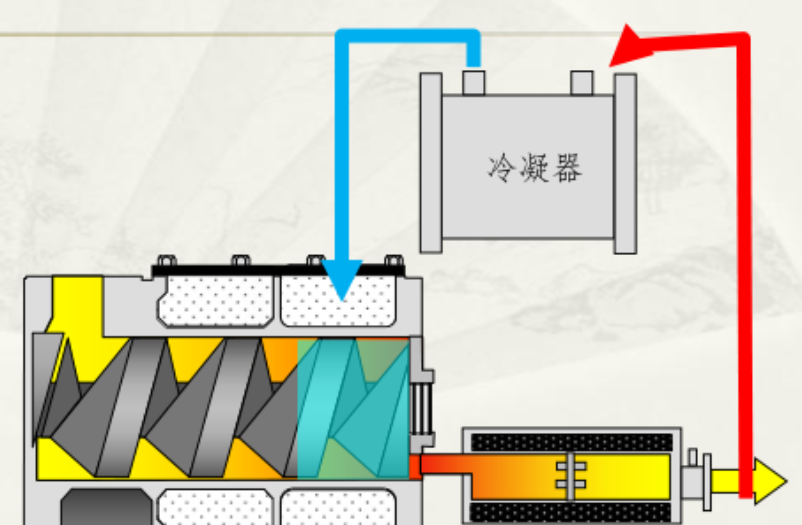

　　二、在冷卻方式上，等螺距螺桿泵由于無內壓縮過程，排氣溫度非常高，如冷卻效果不好，會造成轉子和機殼變形，影響抽氣效果。冷卻系統是必不可少的一個環節，以下有三種方式：

　　研究展望干式螺桿真空泵國內的研究還處在起始階段，很多技術難題還沒有解決。比如轉子涂層防腐蝕技術、降低排氣口溫度、增大轉子面積利用率等問題仍然很棘手，當抽取一些活潑氣體時，由于排氣溫度高,安全性也是需要設計中考慮的，用在需要控制音量的場合，如何降噪也要成為研究方向。但其優越的性能決定了它一定會在真空獲得設備行業占主導地位，就像現在螺桿壓縮機在行內的統治地位一樣。

　　目前各種螺桿真空泵的發展愈來愈受到真空應用場合的影響，但一般的真空系統無法滿足清潔無油及耐腐蝕的要求，因此近年來干式真空泵市場需求量很大, 大量的有油真空系統已被無油清潔的真空系統所代替。如果您還有什么疑惑的話，歡迎來咨詢我們！
